一、项目背景及目标

1. 项目背景

以习近平新时代中国特色社会主义思想为指导，纵深推进电信网络诈骗和跨境赌博“资金链”治理工作。党中央、国务院高度重视打击治理电信网络诈骗和跨境赌博工作，要求坚决遏制电信网络新型犯罪案件高发多发态势。2022年1月4日，中国人民银行发布《金融科技发展规划（2022-2025年）》，提出“数字驱动、智慧为民、绿色低碳、公平普惠”的发展原则，强调将数字元素注入金融服务全流程，将数字思维贯穿业务运营全链条，注重金融创新的科技驱动和数据赋能。在这双重形势的推动下，随着知识图谱技术的广泛落地应用，银行业越来越重视大规模图数据的融合、治理和应用。图模型的可视化优势、贴近业务的模型表达、强大的深度关系分析和模式匹配能力将是助力数据赋能的重要方面，越来越多的数据将以图模型的方式存储、计算、展示。然而由于目前数据来源多、数据异构碎片化，结构、半结构、无结构的数据共存，且数据规模日益增多，导致内部形成了图谱数据孤岛，点、边数据在多业务场景中重复建设，管理人员难以有效地组织、管理和挖掘海量信息间的内在联系。为深入推进电信网络诈骗和跨境赌博“资金链”治理，切断不法分子涉诈涉赌资金转移链条，进一步提高数据的可解释性和分析效用，将表分析和图分析融为一体、实现外部数据与行内数据相结合的全景视图，本行搭建了全行级的统一知识图谱平台及图谱数据全生命周期体系。

2. 项目目标

（1）整合客户及账户相关基础数据、管理数据、风险数据，构建数据关联的可视化图谱，对关联数据之间进行信息挖掘、推理、模型计算，进而更准确地甄别业务中的潜在风险，识别诈骗团伙、网络赌博和洗钱等违法犯罪行为背后的关联交易关系，切实严控账户风险，落实账户管理主体责任。

（2）基于银行全行级图谱平台的建设和图谱应用落地的经验，构建用于存放图谱的数据标准，描述设计适用于金融行业的知识图谱体系建设实施方案，并建设图数据仓库，实现图数据生产、治理、挖掘、分析、服务的全生命周期体系。建立“业务实体”和“关系”的分析视角，对涉赌涉诈等电信网络新型违法犯罪行为的分析能力进行有益补充。

（3）在全行级图谱平台的基础上，引入内外部数据，充分利用司法查冻扣信息、企业异常经营信息、受益人关系等外部数据与行内征信数据、代理业务关系、客户信息、模型分析结果等内部数据有效结合，实现自动化、智能化、多维度展示、识别与挖掘，大幅提高跨境赌博、电信网络诈骗等违法犯罪团伙识别的精准度与效率，提升业务专家规则预警账户的线索价值。

二、创新点

1.技术创新点

（1）覆盖全行数据的基础大图：基于银行全行多年的全量交易流水、全量登录流水、全量账户数据、全量客户数据，建设起数十亿级节点、数百亿级关系的基础大图。制定了完整的标准规范，建设了多种数据标准化服务，构建了人员关系、交易关系等数据的可视化高质量基础图谱数据。

（2）图谱数据全生命周期体系：基于图数据仓库的分层架构，结合现有全行级图平台的图挖掘、图分析、图可视化、图应用服务等可复用工具，实现了图数据生产、治理、挖掘、分析、服务的全生命周期体系，进一步增强了图谱对业务风险识别、风险决策的支撑能力。

（3）图谱应用开发降本增效：基于基础大图高质量的标准化图谱数据，领域图谱和应用图谱不再需要重复ETL，就可以快速构建并提供服务，极大提升了图谱应用的整体开发效率和开发质量。

2.业务创新点

（1）分析模式的转变：通过在基础大图之上各业务领域的知识图谱落地，准确完整构建了底层全行级客户关系网络图、账户关系网络、资金流向网络图、集团派系网络图等等，融合图析、图模式、人工智能图算法三阶递进数据分析方法论，改变单层客户、账户与专家规则预警的传统思维，以共同电话、IP地址、登陆设备等多维度追溯三层以上成员关系，直观展示各风险团伙全貌，可宏观分析上下游，也可微观网络团伙某一环节账户。通过以图的异常形态识别、人工智能图算法形成有效预警模型，高效从客户群组中以团伙识别视角抓取涉嫌洗钱团伙，涉赌涉诈团伙、风险集团客户等等。实现自动化、智能化、多维度展示、识别与挖掘，大幅提高风险团伙识别的精准度与效率。

（2）风险政策闭环调优：在传统风控系统的基础上，通过图谱的补充，帮助业务更全面的直观展示风险团伙，可视化的提练团伙风险特征，加深对客户数据的挖掘，可以不断的调整、优化策略体系，形成风控决策全流程闭环，提升攻与防可持续对抗的能力。

三、项目技术方案

构建体系化的适用于金融行业的知识图谱应用，必不可少分几步走，*****步建设全行统一的知识图谱平台，第二步建设图数据仓库体系，第三步建设基础应用大图，第四步完善图谱数据的全生命周期体系，现在就四步分别介绍其技术原理及架构。

1.建设全行统一的知识图谱平台

建设全行统一的企业级知识图谱平台，通过对行内业务系统数据及行外接入的外部数据加工、分析，在平台上构建各个业务部门的关系图谱，基于数据、模型分析结果，在反洗钱、反欺诈和智能运维等方向落地应用，赋能给业务部门。

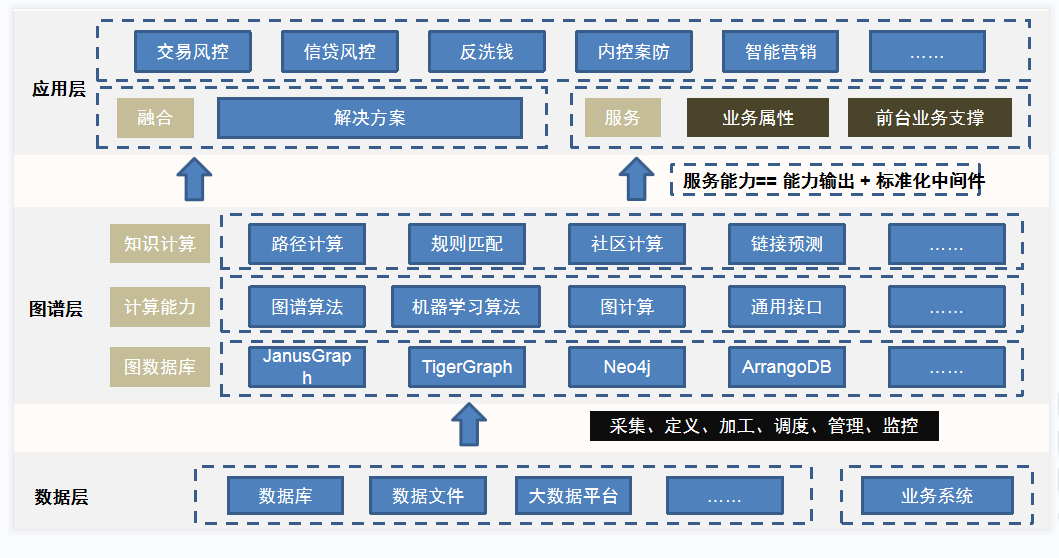

系统架构设计从下到上分为数据层、图谱层、应用层，数据层对接数据源，支持多种数据接入方式，支持数据etl和调度工作，批量提供数据供图谱建设。图谱层又分为图数据库、计算能力及知识计算，图数据库分为开源及商用图数据库，根据具体业务性能需求选择特定的图数据库支持图谱上层应用，计算能力由大数据平台支持，通过spark分布式图计算引擎提供图算法算力，知识计算是图查询及图算法，实现图谱在业务场景的落地应用。应用层是通过知识图谱支持的业务场景，分为融合方案和对外提供服务，融合方案是结合规则、机器学习等方法在业务场景落地，发挥不同方法自身优势，服务是知识图谱提供对外服务，支持业务系统的决策分析。

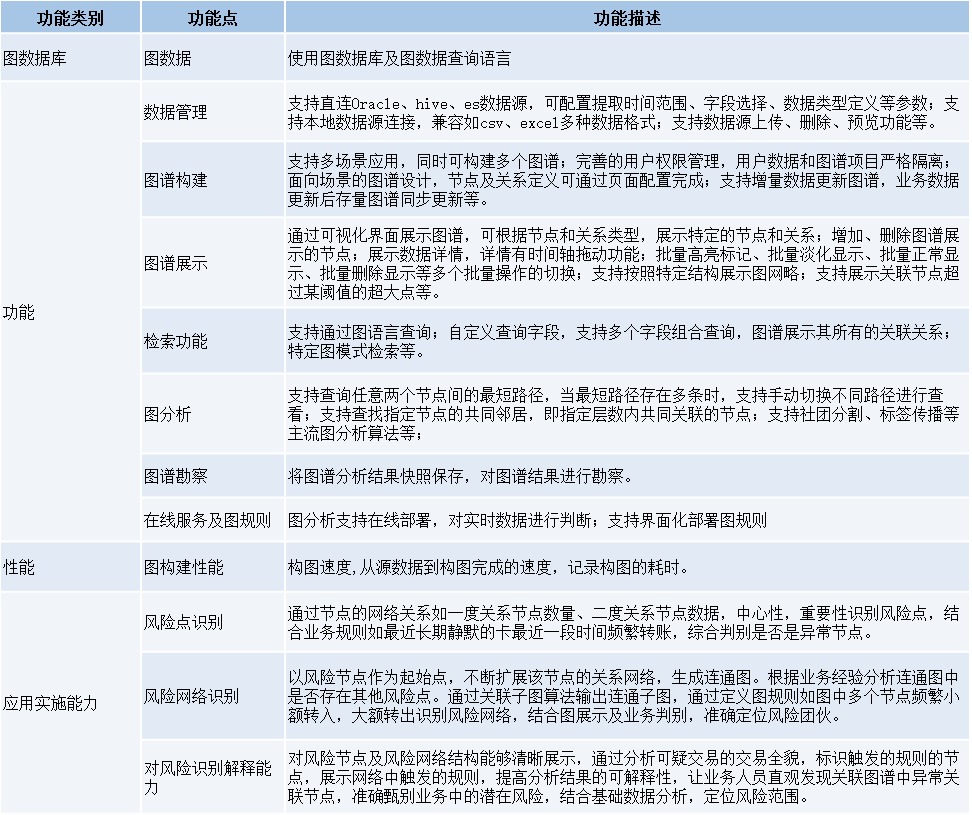

知识图谱平台的基本功能清单如下表：

2.建设图数据仓库体系

在建设完基础应用平台-知识图谱平台后，要构建图数据仓库。本课题首次提出图数据仓库的概念，是指对知识图谱数据的架构、管理和图数据治理方案，区别于“全行一张图”、“全行级图平台”的概念。全行一张图是指从全局的业务视角出发看图谱，是一套体系工程，指对图谱实施的软件工程，采用自上而下的共建机制，建立全行一张基础图谱。全行级图平台是指从需求实现的技术视角出发看图谱，全行级图平台是一个应用系统软件，采用先技术后业务的建设机制，一般都是由科技牵头实施的项目。图数据仓库是从图谱数据资产视角出发看图谱，是一类数据资产的管理方式，采用自下而上的共享机制，属于在“全行一张图”下的“数据部分”管理项目。

当前，金融行业应用知识图谱技术的痛点问题一是存在图数据孤岛，点、边数据重复建设现象严重，二是图本体定义没有一致的规范。这种情况导致了图数据往往难以融合、复用等问题。图数据仓库概念的提出，进一步明确图数据仓库的建设目标，一是在数据上统筹银行全行级标准规范，将通用的图谱关系沉淀到图数据仓库，作为“数据资产”的重要一环。二是在技术上提供统一的图谱加工管理平台，遵从统一开发框架，提供数据接入、图谱加工、图谱服务的能力，各应用团队可依托此平台在各自子图空间构建子图。

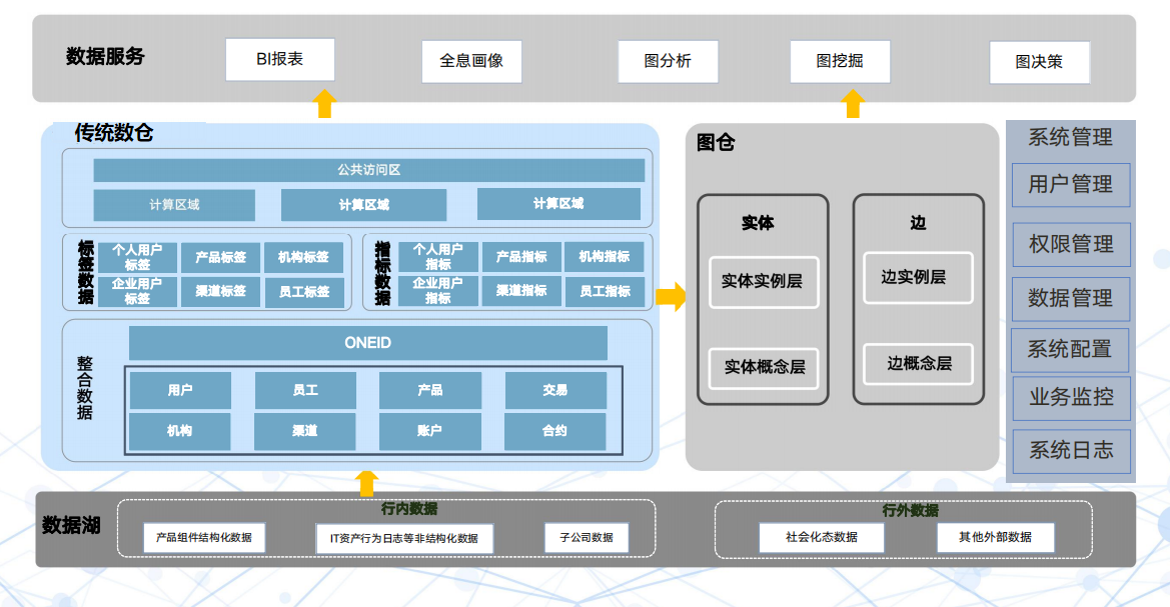

（1）首先区分图数据仓库在银行数据体系中与传统数仓区分，图数据仓库的定位如下图所示：

图数据仓库是对传统数仓的补充，增强数仓在部分OLAP场景中的关联分析能力，如资金流向分析等。补充数仓不能直接在OLAP系统中高效实时的关联分析的要求，如申请团伙反欺诈等。图数据仓库也是一种新的数据分析视角，图数据仓库并不能取代传统的数据仓库，而是与传统数据仓库并存。结合图库特点，图数据仓库提供了一个丰富的用户视角。区别于数仓的“维度”数据视角，图数据仓库以“关系”数据视角为核心。

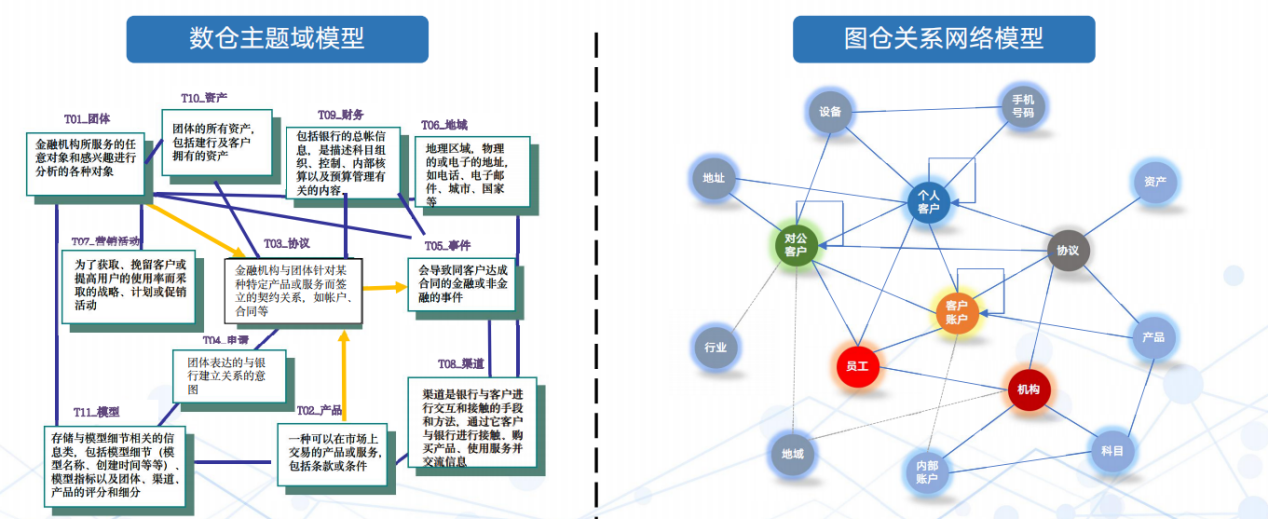

 在传统数仓的主题域模型中，采用主题域导向设计，分解银行业务流程，多采用星型或雪花型数据结构，数据间键值采用隐式链接。常用于指标统计加工和提供数据分析服务。在图数据仓库的关系网络模型中，抽取银行业务关系数据，统一实体分析对象，构建复杂层次结构的关系网络模型，采用点边属性图本体数据结构，常用于业务关系计算分析和子图挖掘服务。

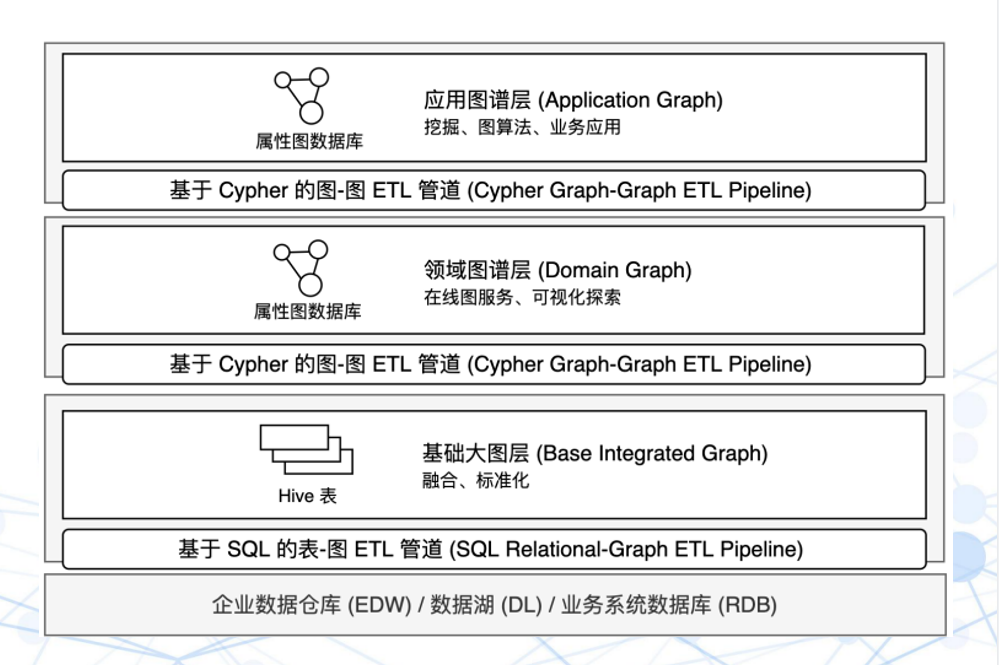

（2）图数据仓库的分层架构：基于在金融行业的大规模知识图谱落地经验，知识图谱在不同的场景下有截然不同的技术要求和建模要求。在知识融合和管理的角度，集成企业数据到图谱中，建模上体现业务概念和知识体系，技术上重点在图数据标准化和融合。而在图应用角度，建模上尽可能简单、直接、同构，以面向图算法、图嵌入和机器学习应用。

在这种矛盾下，设计图数据仓库架构时，需进行分层管理。

主要分为以下几层：

基础大图：主要用于图数据标准化、融合，数据模型是属性图但在技术上以Hive表离线存储，通过Spark大数据框架定时更新。该图融合了全行范围业务数据，不直接提供在线图数据和分析服务。

领域图谱：基于基础大图构建的业务领域子图，在技术上存储于图数据库，同时包含了业务领域共享的挖掘关系，可以提供在线图数据服务，主要用于一般性的可视化探索。

应用图谱：基于通用图谱实例，通过图项目的方式，控制一部分子图为业务应用访问，主要满足特定业务场景下，解决具体问题的图谱。这时的图本体设计会尽量简化，剔除不必要的实体、字段和间接关系，面向挖掘、图算法和复杂查询，以性能为*****考虑。

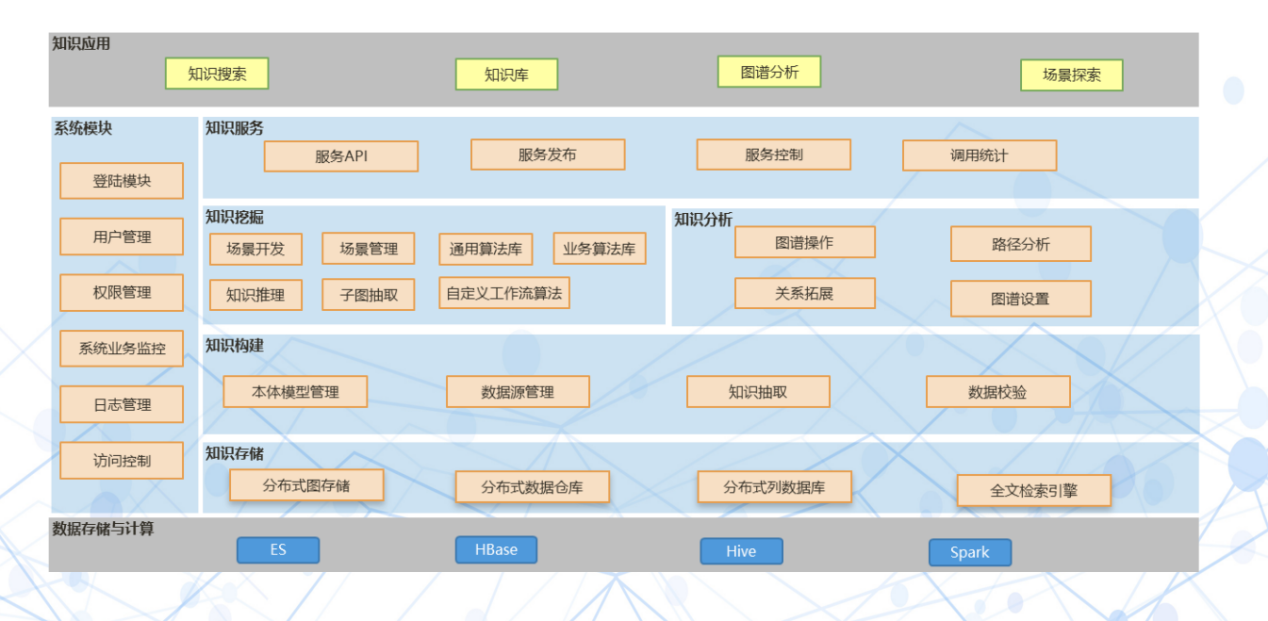

（3）数据仓库加工管理平台功能架构,作为图数据库仓的基础支撑平台，是图仓团队为主要的日常工作抓手和平台，起到图数据“全生命周期”的核心功能。图数据仓库加工平台在图仓的落地实施中承担了重要的作用，是全行图谱共建共享平台。图仓加工平台具备统一的知识构建、知识存储、知识挖掘功能，除了提供基础的知识检索能力外，还可结合业务深度挖掘图能力，提供知识服务，发挥数据大价值。

数据存储与计算层：数据的层次存储采用索引数据库ElasticSearch，HBase、Hive大数据混舍存储数据。采用Spark分布式计算框架进行大数据计算。

知识存储层：在知识存储层，分为分布式图存储、分布式数据仓库、分布式列数据库交互使用，提供全文检索引擎。

知识构建层：在知识构建层支持本体模型管理、知识抽取、知识数据检验等。

知识挖掘层：提供场景开发、场景管理、知识推理、子图抽取、自定义工作流算法功能，同时也整合抽取通用算法，集成通用算法库，业务算法库。

知识分析层：提供基础图谱操作、路径分析、关系拓展、图谱设置等功能。

知识服务层：集中对外服务层，提供服务API、服务发布、服务控制、调用统计等功能。

系统模块层：提供基础系统功能，如用户管理、登录、权限管理、业务监控、日志管理、访问控制等。

知识应用层：知识终应用于图仓知识的搜索、分析，提供场景探索能力，开成成体系的知识库。

3.建设基础应用大图

设完知识图谱平台，构建完图数据仓库体系，在业务上需要覆盖银行全行各条线、全领域，构建“全行一张图”体系。将通用关系进行加工处理成为通用图谱，全行共用一张图。

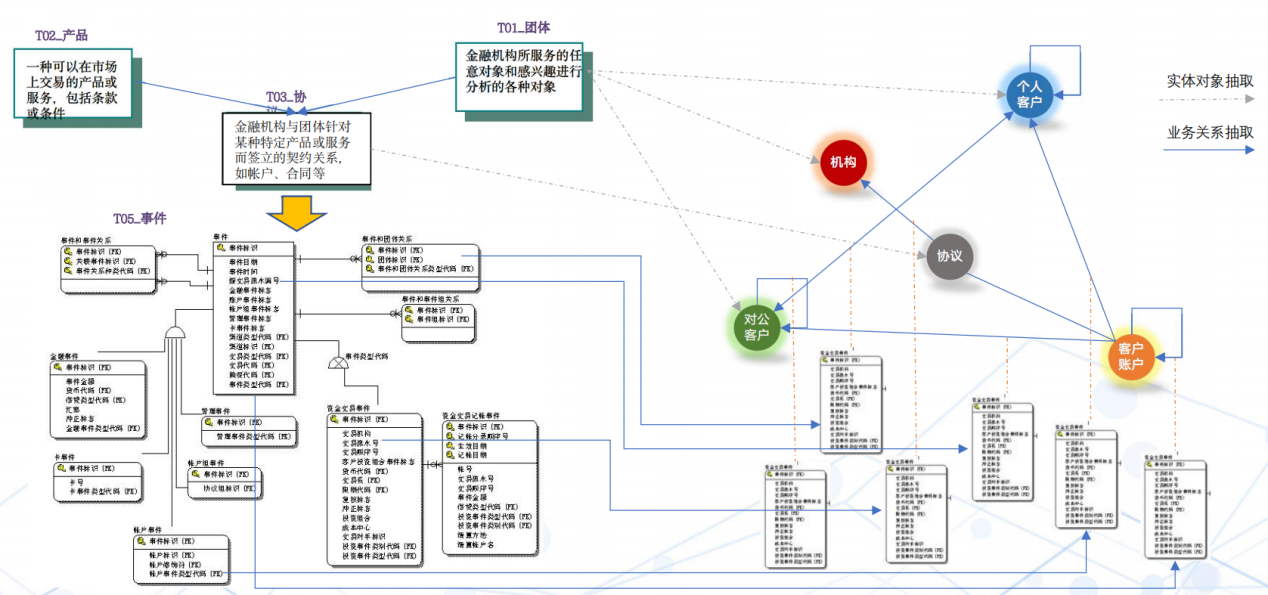

基础应用大图层主要完成三个方面的工作。*****方面是指定统一的数据建模规范和命名规范，借鉴语义网（Semantic Web）RDF体系的建模理论，实现了基于类型继承的本体定义方式，避免大量重复字段，同时体现了业务语义；实现了属性字段的全局***，避免了一词多义、一义多词等在关系建模中常见的错误。第二方面是业务实体ID治理，将分散在不同数据源的表内业务对象的ID统一到基础大图的实体***ID，从而实现了全行统一的ID体系。第三方面是数据标准化工作，例如地址标准化、公司名称标准化、日期时间标准化、金额标准化等基本服务，并对入仓数据进行标准化处理和字典归一，实现了基本的图数据质量保障体系。

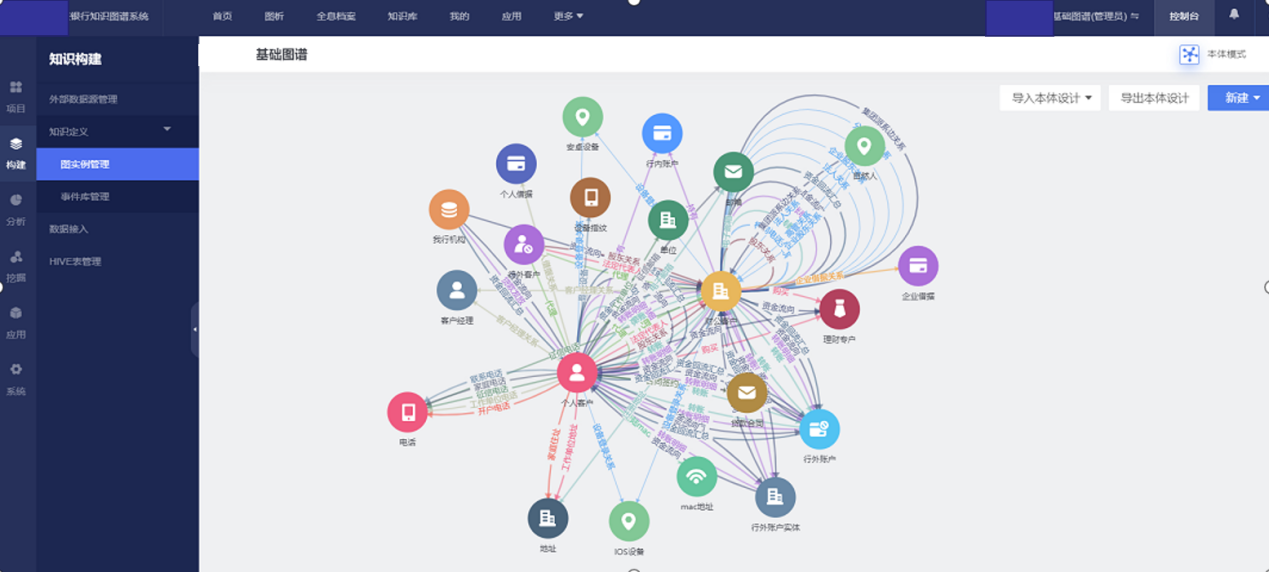

基于上述工作，能够将银行全行数据进行基于属性图模型的大规模集成，形成了基础大图。基础大图逻辑上是一张标签属性图，物理上可以转换为关系模型离线存储（例如Hive库），提供跟数仓良好交互性的基础上，支持大规模数据的水平扩展。它主要作为上层图构建的高质量数据底座，避免之前图数据ETL爆炸、图模型定义不规范、图质量参差不齐等问题。

4.图谱数据的全生命周期体系

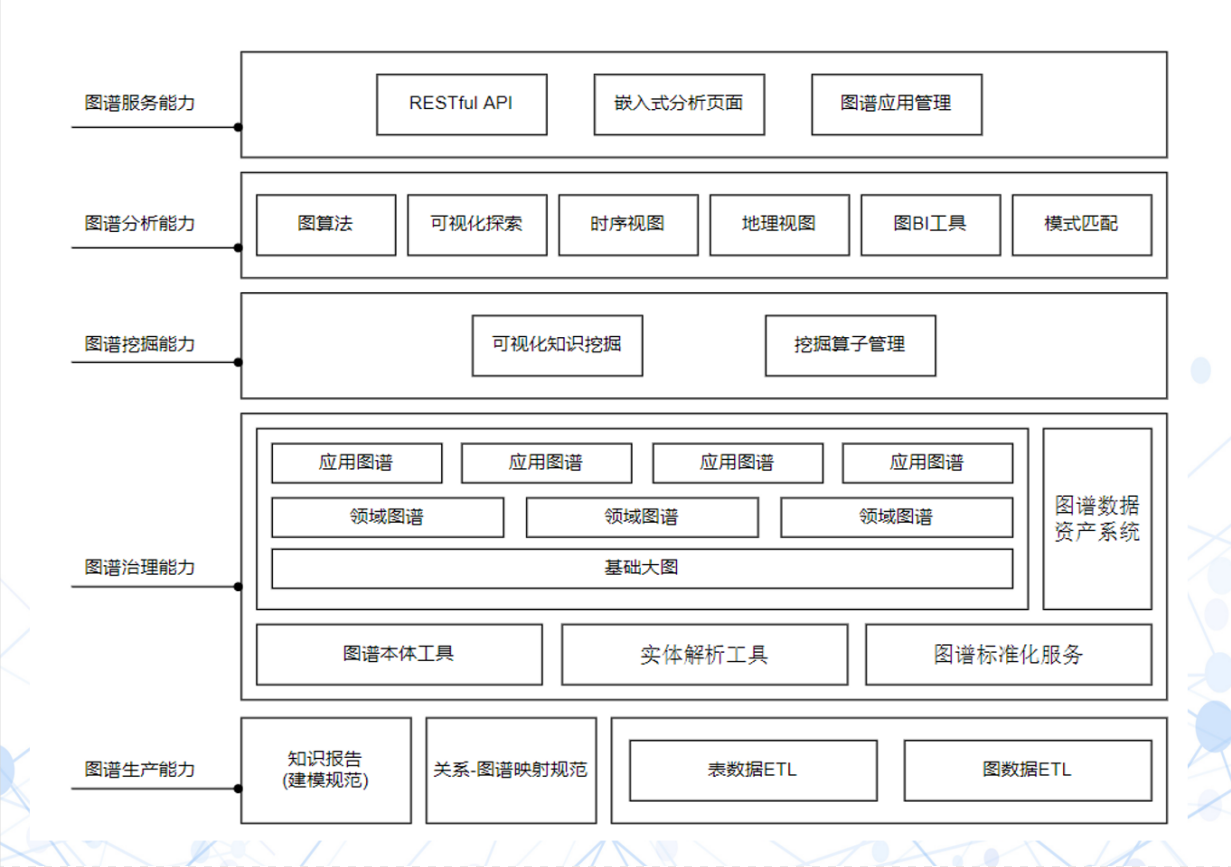

图谱数据的全生命周期体系是指图谱数据可管理、可维护，在生产、治理、挖掘、分析、服务等各个阶段，都有完善的理论、架构、工具支撑，从而能够形成统一的、闭环的图谱能力体系。

图谱生产能力：a）知识报告是一份文档，描述了本体建模规范和逻辑定义；b）关系-图映射规范指定了关系数据和图谱数据的映射规范，是图谱数据加工的标准；c）增量/全量混合ETL工具实现了关系-图映射规范；d）基于基础大图构建领域图谱、应用图谱的图-图ETL工具，这里的数据输入和输出都是图谱。

图谱治理能力：a）图本体定义和校验工具可视化地编辑查看本体、导入导出本体文件、校验本体正确性；b）实体解析工具实现ID映射（Entity Resolution）；c）标准化能力是指对公司名称、地址、日期、时间、金额、数字等进行标准化和归一的服务；d）图谱数据资产管理系统是综合图谱数据治理的可视化展示平台和流程、审批工具。

图谱挖掘能力：可视化、低代码的知识挖掘工具（全行级图平台组件）。

图谱分析能力：图算法、时序视图、地理视图、图BI工具、图模式匹配、可视化探索（全行级图平台组件）。

图谱服务能力：基于API的图谱数据服务、可嵌入其他应用的图谱分析页面、面向业务人员的图谱应用服务（全行级图平台组件）。

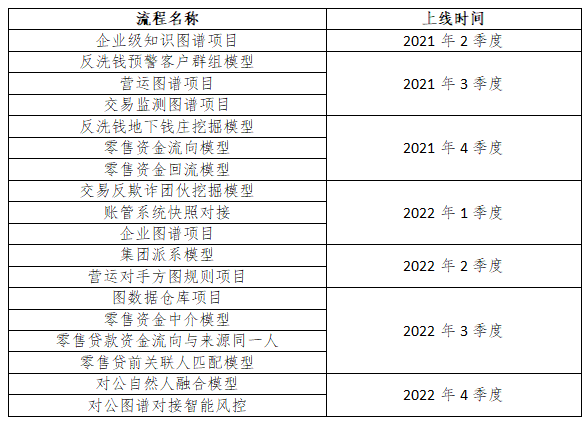

四、项目过程管理

本案例采用迭代的方式进行，结合行内外数据构建图数据仓库，应用图分析、图模式及图算法技术，从关联关系的角度分析图数据，识别风险案例、关系及团伙。首期实现反洗钱预警团伙挖掘，本行运用该平台，完整、准确展现某团伙共用设备关系、账户资金分层结构与流向轨迹、手机银行登陆时所处地区等信息，有效助力警银联动，强化联防联控机制。在验证知识图谱系统无限扩展、关系挖掘、集团挖掘的效果后，逐步扩展到适合知识图谱系统的场景。

五、运营情况

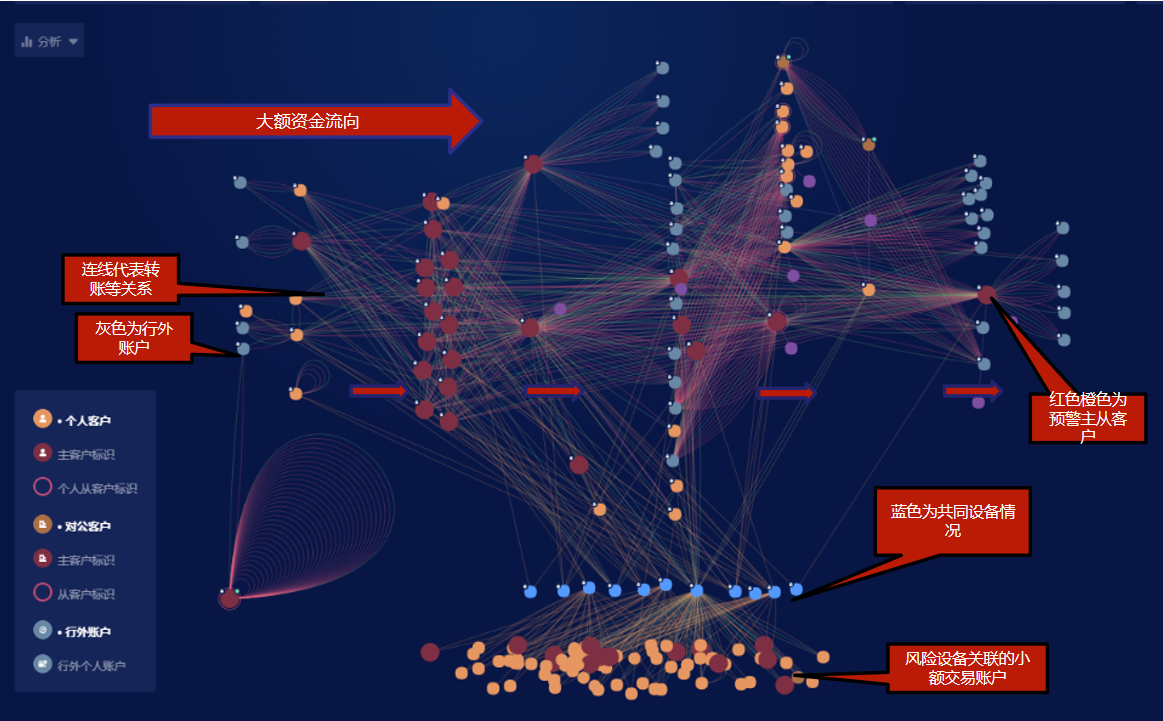

通过基于图数据仓库构建的账户图谱分析中心，集成图谱领域新算法及规则模型，可以挖掘依靠专家规则难以识别的风险事件，对抓取到的符合疑似跨境赌博、电信网络诈骗、地下钱庄洗钱等可疑特征的模型数据进行深层次挖掘及反欺诈、反洗钱调查，以准确甄别疑似违法犯罪资金链路，从原来的横向排查进一步扩展到横纵向双向挖掘，切实防范电信网络诈骗、网络赌博和洗钱等违法犯罪行为，严控账户风险。主要应用情况如下：

1.通过充分运用该平台，实施账户风险排查工作，对涉案账户或行内风控系统监测预警的可疑账户线索开展拓展排查，持续分析、总结、发掘涉赌涉诈可疑资金特征及账户线索，不断完善账户全生命周期风险管理体系，调整账户风险监控模型，提升关联数据之间信息挖掘能力，进而更准确地甄别、定位业务中的潜在风险，识别诈骗团伙、网络赌博和洗钱等违法犯罪行为背后的关联交易关系，切实严控账户风险，落实账户管理主体责任。

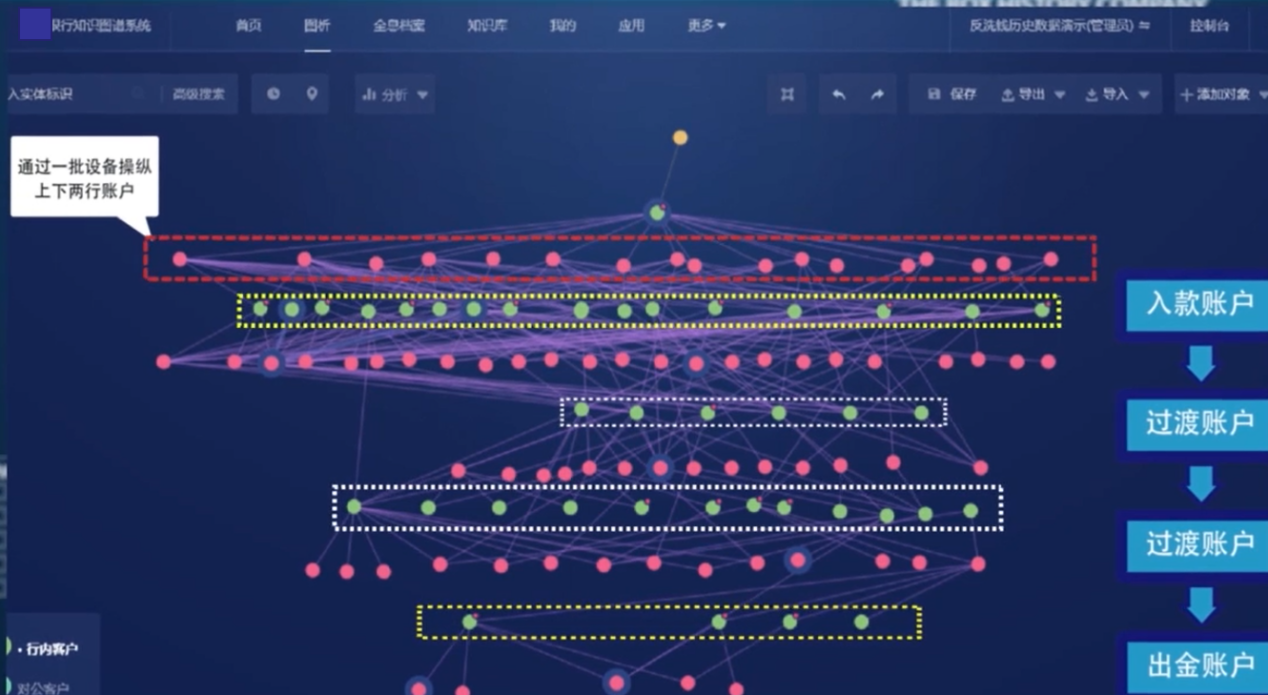

2.曾经根据当地人民银行提供的32个账户，运用该平台，完整、准确展现某团伙共用设备关系、账户资金分层结构与流向轨迹、手机银行登陆时所处地区等信息。在当地人民银行原有调查名单基础上，额外追踪定位疑似涉案团伙成员37人，挖掘团伙成员境外作案证据，相关调查材料作为案件线索由当地人民银行移送当地公安部门，助力破获该跨境赌博案件。本行运用该平台已多次成功挖掘数十人至上百人的疑似洗钱团伙，分别涉嫌电信诈骗、经营虚拟货币、非法经营外汇期货等，并及时向中国反洗钱监测分析中心报送可疑交易报告，部分作为重点可疑交易报告报送当地人民银行。

目前，本行持续增加企业图谱关系，例如：企业受益人关系，司法查冻扣信息、企业异常经营信息、企业注销吊销信息、征信信息等，将全行外部数据应用起来，充分结合客户信息、行内交易数据，通过知识图谱系统的关系及知识分析能力为可疑账户加工风险类型标签，供给账户风险监测系统开展风险排查，以科技驱动和数据赋能筑牢防范账户管理风险防线。

六、项目成效

1.社会效益

（1）形成一套可供金融行业参考的知识图谱应用落地方案。

本课题实践了金融行业如何落地知识图谱应用，构建用于存放图谱的数据标准，描述设计适用于金融行业的知识图谱体系建设实施方案，并建设图数据仓库。在不同层次上，解决了大规模图数据集成、基础图数据治理的问题，结合低代码的图构建、图挖掘、图分析、图可视化工具，形成了完善的图应用和图数据服务体系。首次实践覆盖银行全行数据的图建模和数据集成，有效支撑了反洗钱、反欺诈、风险监测、集团派系挖掘等风险场景的排查及风险决策方向，提供了创新的基于图的解决方案，体现了图数据仓库应用价值。随着图数据渗透到业务的方方面面，图应用的建设效率和质量有了根本保障。

（2）率先提出图数据仓库概念并落地，完成从学术界研究到工业界的应用。

本课题首次提出图数据仓库的概念，区别于“全行一张图”、“全行级图平台”的概念。全行一张图是从全局的业务视角出发看图谱，是一套体系工程，对图谱实施的工程，是一种顶层设计的概念，采用的自上而下的共建机制，建立全行一张基础图谱。全行级图平台是指从需求技术执行出发看图谱，是一个应用系统软件，属于“银行数据化转型”范畴，采用自技术而业务的建设机制，一般由科技牵头的项目。图数据仓库是从图谱数据资产出发看图谱，是一类数据资产的管理方式，属于“银行知识化转型”范畴，采用自下而上的共享机制，属于在“全行一张图”下的数据部分管理项目。亲历实践解决知识图谱应用存在图数据孤岛，点、边数据重复建设现象严重，图本体定义没有一致的规范，导致图数据难以融合、复用等等问题。

（2）率先在反电信网络新型违法犯罪领域建设领域图谱，效果显著，具有同业参考意义。

随着电信网络新型违法犯罪形势日趋严峻的情况下，新型违法犯罪活动更加专业、复杂、隐蔽，而常规技术下，风险监控系统产生专家规则可疑预警案例多、人工甄别工作量大、涉嫌洗钱团伙展示不够直观、较难甄别资金之外的关系。如何在海量数据下，精准、快速抓取分析可疑交易，成为亟待解决的一道难题。本课题完成了反赌反诈及反洗钱领域知识图谱的落地应用，准确完整构建了底层领域全行级客户关系网络图，融合图析、图模式、人工智能图算法，建成知识图谱风险监测平台。改变一层资金链条追踪团伙成员与涉赌涉诈专家规则预警的传统思维，以共同电话、IP地址、登陆设备等多维度追溯三层以上成员关系，直观展示涉嫌赌博、诈骗、洗钱等违法犯罪团伙全貌，可宏观分析上下游，也可微观定位资金链路某一环节账户。通过以图的异常形态识别、人工智能图算法形成有效预警模型，高效从客户群组中以团伙识别视角抓取涉嫌犯罪团伙，实现自动化、智能化、多维度展示、识别与挖掘，大幅提高识别的精准度与效率，有效降低漏报率，提升了可疑交易报告的案件线索价值。

（4）多业务领域覆盖，扩充可解释人工智能技术的业务科技价值赋能。

该项目应用于营运账户监测领域，整合行内外相关系统，打通信息孤岛，实现账户信息共享，建立客户统一视角的可视化关系网络，极大地提升了账户管理效率及风险识别能力，更好地实现了账户风险分级分类管理。应用于交易反欺诈领域，通过知识图谱进行风险判断，分析是否存在团伙类特征，对存在团伙类特征的元素进行跟踪挖掘。应用于集团派系挖掘领域，逐步代替人工排查集团派系的情况，结合集团派系的结果优化现有行内企业的集团派系，并逐步代替人工操作节约人力，通过集团派系模型精准识别贷款企业的集团及贷款额度，有效防止贷款超出监管要求。应用于零售信贷业务的信贷资金流向监测领域，解决目前本行对零售信贷资金用途监测的难点和瓶颈。在全行多领域落地并逐步取得应用效果，实现了多部门多领域的联防联控，成为银行防范账户风险的一大利器。

2.经济效益

（1）节省多部门的人力支出费用，提升风控效率。

通过该平台构建账户及资金流向关联关系的知识图谱，同时结合行内智能风控平台-天威账户风险监测模型对风险账户进行多重识别，建立客户统一视角的可视化关系网络，进一步提升了本行账户管理效率及风险识别能力，以更好地实现账户风险分级分类管理。对于传统模式下的账户拓展排查工作，同一IP、同一设备指纹、同一MAC地址、同一客户注册信息等维度的人工排查难度大、过程繁复、效率低，平均每人每户3小时，知识图谱投产后，本行通过充分运用图谱关联技术，大大提升了对涉案账户或行内风控系统监测预警的可疑账户线索的挖掘能力，拓展排查能力提升至10分钟/每户，是传统人工排查效率的20多倍，平均每月节省人力4人月，年节省120万元。而且更准确地甄别、定位业务中的潜在风险，对识别诈骗团伙、网络赌博和洗钱等违法犯罪行为背后的关联交易关系，切实严控账户风险、落实账户管理主体责任工作带来巨大的积极推动效用。

（2）基于全行一张图架构，节省部门级图谱重复开发费用。

同业建设一个业务领域图谱费用约100万元，本行基于全行一张图架构思想，统筹全行底层数据，统一规划，提升使用图谱的效率，提炼共性数据减低需求成本，进一步提升图谱系统的普及程度。项目自初建至今总计投入约200万元，覆盖交易反欺诈图谱、账户关联关系图谱、反洗钱图谱、资金流向图谱、集团派系图谱、审计图谱6个领域图谱，节省费用约400万元。

七、经验总结

近年来，随着人民银行“放管服”政策的不断推进落地，银行业认真贯彻落实党中央、国务院“放管服”改革、助力优化营商环境，坚持“两个不减、两个加强”原则优化银行账户服务，提升银行账户管理质效。与此同时，当前电信网络诈骗和跨境赌博等违法犯罪活动高发多发，党中央、国务院要求坚决打击治理非法资金转移链条，切实加强银行账户风险防控账户分类分级、加强涉诈涉赌模型运用、银警联动等，实现多部门多领域的联防联控。银行全行级知识图谱项目以优越的可解释性，坚持场景+技术+数据有机结合，基于大数据分析，知识图谱技术，覆盖交易反欺诈场景、信贷风险决策场景、反洗钱场景、账户风险监测等全流程事前、中、后风控，通过可视化的图型界面直观展现诈骗、跨境赌博、洗钱等新型违法犯罪疑似账户风险发生的资金传导路径、关联关系及预警规则内容，很好地支撑了银行内多部门的风险排查工作，有效提升银行业反赌、反欺诈、洗钱团伙及集团派系挖掘能力并且取得了显著的银警联动效果。

本行的知识图谱场景探索应用首先是让风险监测效果先行，积极探索业务场景应用，在账户风险监测领域进行知识图谱落地应用的尝试，当在这个应用领域取得良好效果后，行里提高重视，开始小步快跑的发展，建设全行级知识图谱平台，在各个业务部门的各个领域逐步探索应用，例如对公知识图谱、零售知识图谱、反洗钱知识图谱等等。点、边数据在多业务场景中重复建设，图本体定义缺乏统一规范，缺少基本的治理过程。基于银行全行级图谱平台的建设和图谱应用落地的经验，本行开始构建用于存放图谱的数据标准，描述设计适用于金融行业的知识图谱体系建设实施方案，并建设图数据仓库。区别于以“主题”和“维度”为视角的传统数据仓库，图数据仓库强调“业务实体”和“关系”的分析视角，是对企业数据分析能力的有益补充。同时，构建多层次数据架构并集中治理图谱数据，使得扩充图谱数据覆盖银行全行数据成为可能，以满足银行各业务部门对图谱数据的迫切需求。以数据赋能的体系化建设理念，形成了图谱数据生产、治理、挖掘、分析、服务的全生命周期支持，将表分析和图分析融为一体，将数字元素注入金融服务全流程，将数字思维贯穿业务运营全链条，以科技驱动和数据赋能促进金融创新。
