一、项目背景及目标

1.项目背景

交通银行青岛分行成立于1988年，现设有46个网点，其中综合类的中心直属支行19家，二级支行25家、社区支行2家，机构网点覆盖青岛地区全部区市，全行共有员工1314人。交通银行青岛分行全力服务实体经济发展，严守风险底线，得益于坚持高质量发展和服务实体经济不动摇，交通银行青岛分行整体发展呈现向好态势。交通银行青岛分行坚决贯彻执行总行和青岛市委、市政府的决策部署，全力服务地方经济建设和民生事业发展。

青岛分行原中心机房建设于上世纪90年代，于1999年6月投产，使用至今已达二十二年。因机房所在楼层的层高、布局并非为计算机机房专门设计，因此机房建成后即存在着层高偏低，空调气流不畅的问题。随着业务的发展，设备不断增加，机房空间不足、机房供电线路容量难以满足要求和机房内部温湿度难以达标等问题日益凸显；虽然进行过几次局部的改造升级，但不能从根本上消除各种风险隐患，安全生产所面临的压力很大，迫切需要建设新机房。

2.目标

建成“行内领先，同业先进”标杆工程，实现安全可靠、绿色环保、管理智能的机房建设目标。达成项目“两先进一显著”成果：项目设计理念先进、项目管理理念先进、项目成果显著。

二、创新点

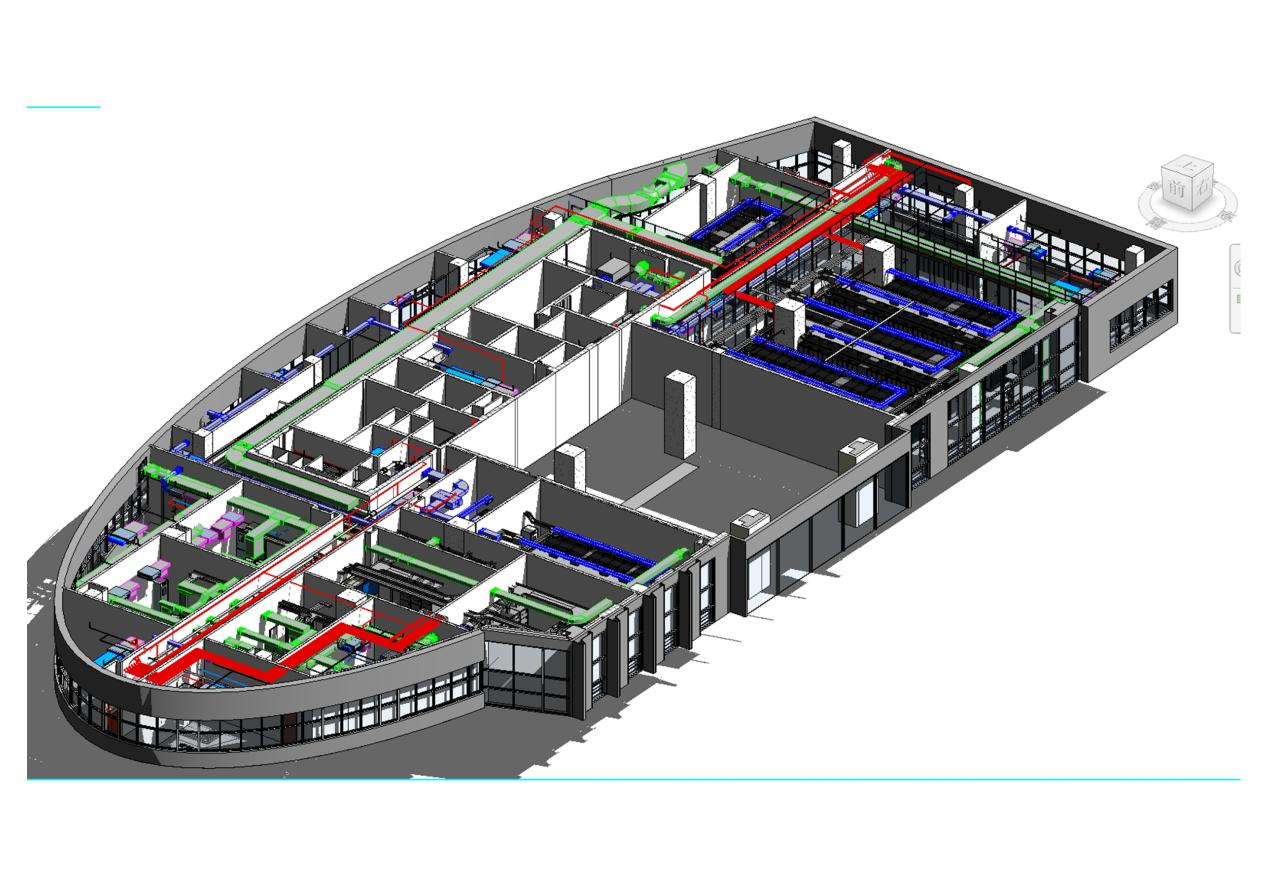

（一）施工过程BIM管理

1.3D立体可视化：项目管理理念先进，采用全过程BIM管理，实现3D立体可视；

2.辅助设计施工：将BIM技术应用在项目设计和工程施工各个环节，辅助设计、指导施工，辅助竣工验收，保证工程质量提升施工效率；

3.实现智慧运维，打造智能建造标杆。

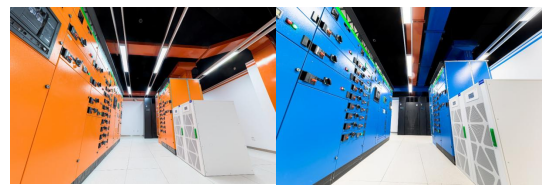

（二）配电系统色彩管理

1.提升整体观感：机房供配电系统采用全套色彩管理,将配电柜、电池架、桥架、PDU等配电设备提前进行工厂颜色预制，采用橙蓝白三色走线设计，提升了整体观感效果；

2.便于后期维护：A路配电系统采用橙色，B路配电系统采用蓝色，便于后期运行维护。

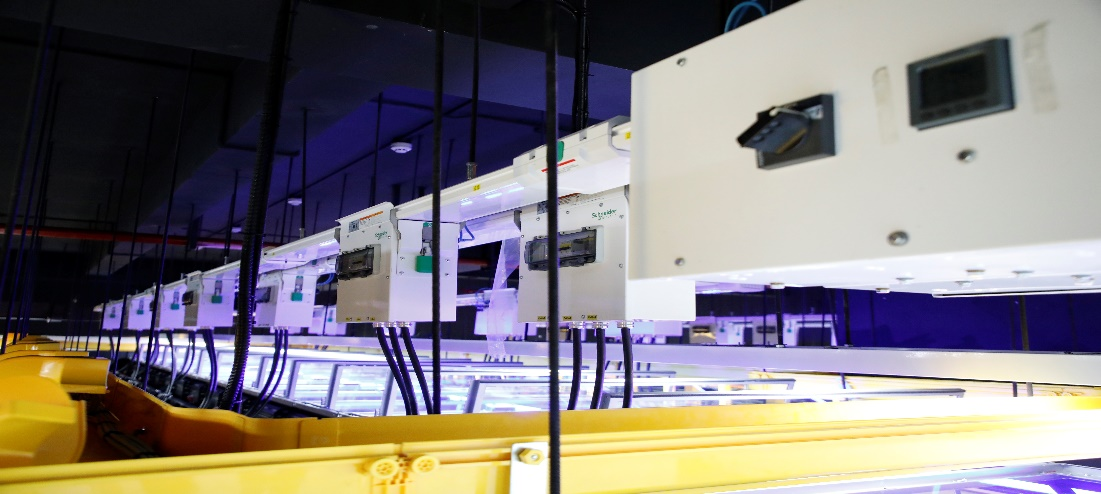

（三）智能母线

1.机柜容量可调：与传统的列柜头+电缆的方式的相比，智能母线的机柜容量可灵活调节，插接箱可热插拔，实现机柜级在线灵活扩容；

2.扩容简单：需要扩容时仅需增加一段母线，无需增加配电设备。

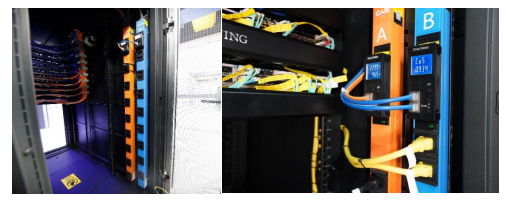

（四）智能PDU

1.智能检测管控：机房机柜采用智能PDU进行供电，可以对多台设备的用电量进行监测、管理和控制，提高了操作效率；

2.安全高效用电：智能PDU为各种应用场合提供了安全、高效、智能的用电方式，操作人员可远程获取关键基础设施的实时数据，为数据中心管理决策提供依据；

3.低能耗绿色运营：智能PDU具有独特的辅助节能降耗功能，有力推动数据中心实现低成本、低能耗的绿色运营。

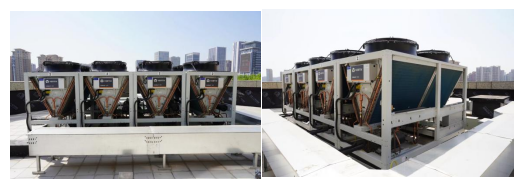

（五）氟泵空调

1.高效节能：机房精密空调应用氟泵技术+变频压缩机技术，氟泵与机房空调配套使用，在夏季制冷压缩机运行；当室外温度低于设定点时，自动切换为氟泵节能系统运行，保证全年机房空调安全可靠运行。

2.绿色环保：在室外低温情况下，氟泵的制冷量与压缩机产生的制冷量基本相等，节能环保，有效降低了机房PUE值。

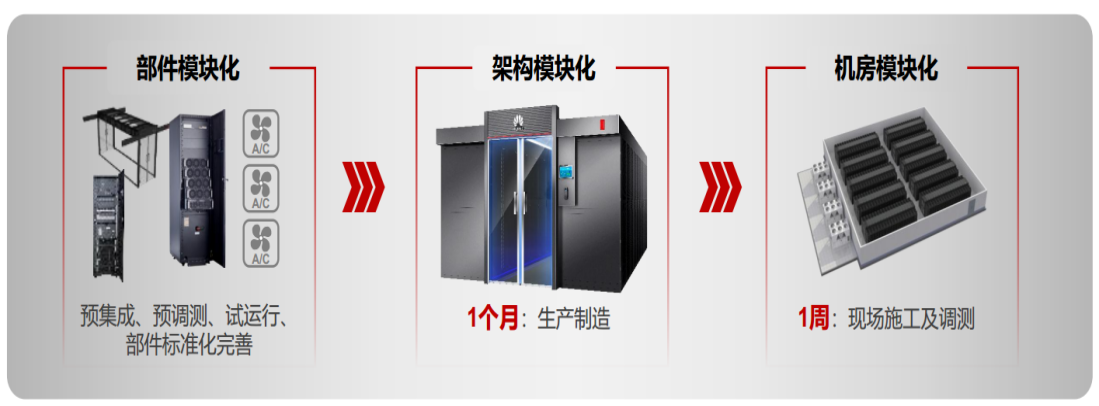

（六）微模块设计

1.实现分期部署：微模块可实现分期部署，适应业务不可预知的增长。

2.绿色低耗环保：微模块部署可以实现模块内资源大化利用，实现低成本低能耗的绿色运营。

三、项目技术方案

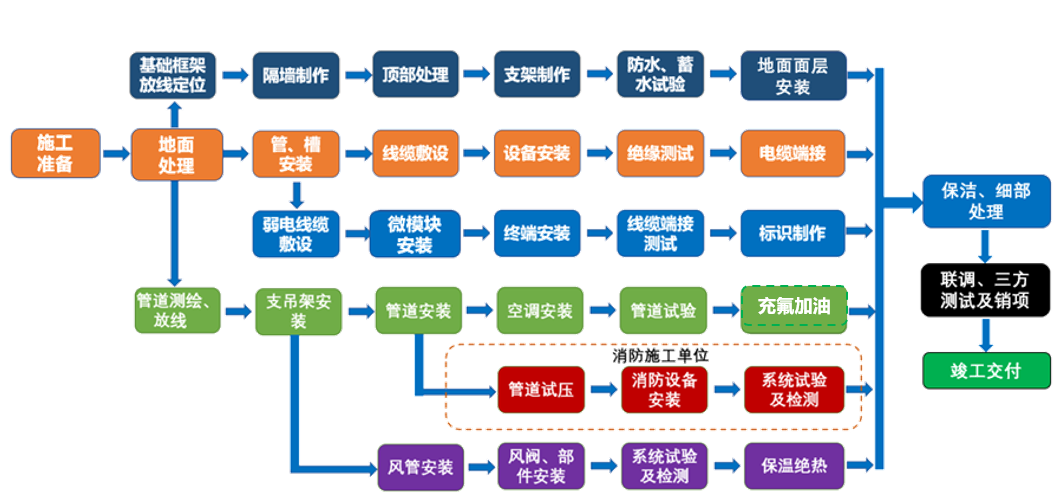

在总施工顺序上按照墙-顶-地的原则，先内后外、先主干后分支，先基础后安装，先测量后放线的施工顺序进行，各机房功能区之间的施工顺序是同步流水作业施工。以保证在重大节假日、农忙以及货物延迟到货等特殊情况期间，做到灵活机动，避免窝工、人员不足，确保工程按期竣工交付。

每道工序大面积展开施工前，先对该工序制作样板，进行技术交底，施工单位、监理监理单位及建设单位共同验收后进行大面积展开施工，以确保质量一次达标，避免了返工造成材料浪费和工期延误。

四、项目过程管理

2022年6月6日：取得施工许可证。

2022年6月15日：开工报告完成，正式开工。

2022年8月25日：主机房区域装修基本完成。

2022年9月30日：主要设备机柜等安装完成。

2022年10月20日：机房临时电源送电调试完成。

2022年12月12日：大楼正式电源送电完成。

2022年12月29日：UPS到货安装开机完成。

2023年1月8日： 精密空调开机完成。

2023年1月16日：第三方测试完成。

2023年1月18日：监理单位、质监站验收完成。

2023年1月30日：二层消防竣工验收备案完成。

2023年1月31日，机房竣工验收。

五、运营情况

新机房投产后为我行数百台服务器、存储、网络设备提供安全稳定的运行环境，为交通银行青岛分行业务稳定发展提供有力的技术支持。

六、项目成效

交通银行青岛分行本部中心机房获得两项专利和一个国家级奖项。两项专利分别为：“一种数据中心漏水监测系统”和“一种数据中心新风机自动控制装置和节能系统”；一个奖项为：“2022年度数据中心实施样板项目”奖。

七、经验总结

新机房的投产为我行的业务发展提供强有力的金融数据服务支撑和安全保障，我行结合国家《关于加强绿色数据中心建设的指导意见》文件中平均能耗的指导建议，将PUE值控制在1.2上下，机房建设水平和能耗管理水平位居交行省直分行前列，为银行机房建设提供实践案例。
